巡線機械人(Line Following Robot)

巡線機械人(Line Following Robot)甚麼是自動導引車（Automated Guided Vehicle，AGV）?控制系統(Control System)ProgrammingMotor ControllingStep 1 Test the motorStep 2 Test the IR sensorsStep 3 Sensors to input valueStep 4 P controllerRobot SimulatorStep 4.1 Modify the code if the robot run too fastStep 5 D controller附錄

甚麼是自動導引車（Automated Guided Vehicle，AGV）?

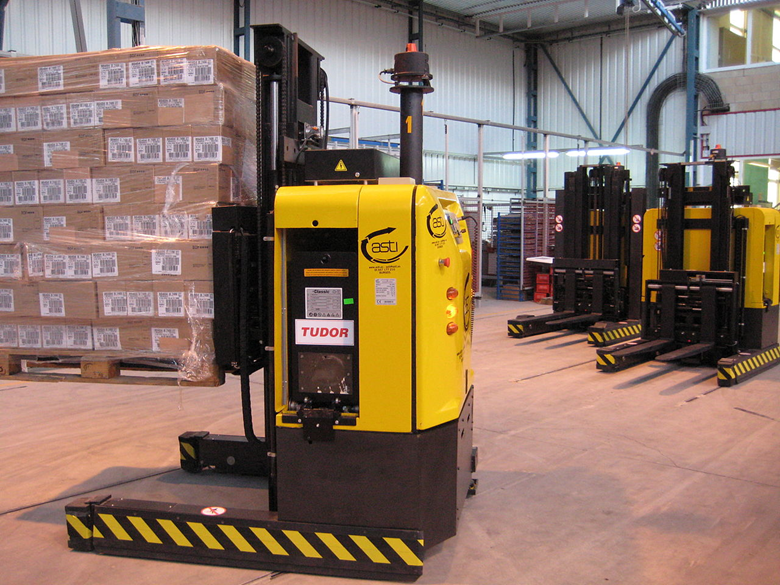

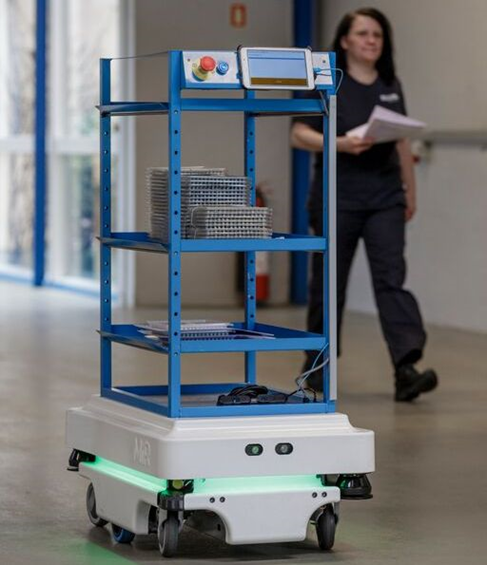

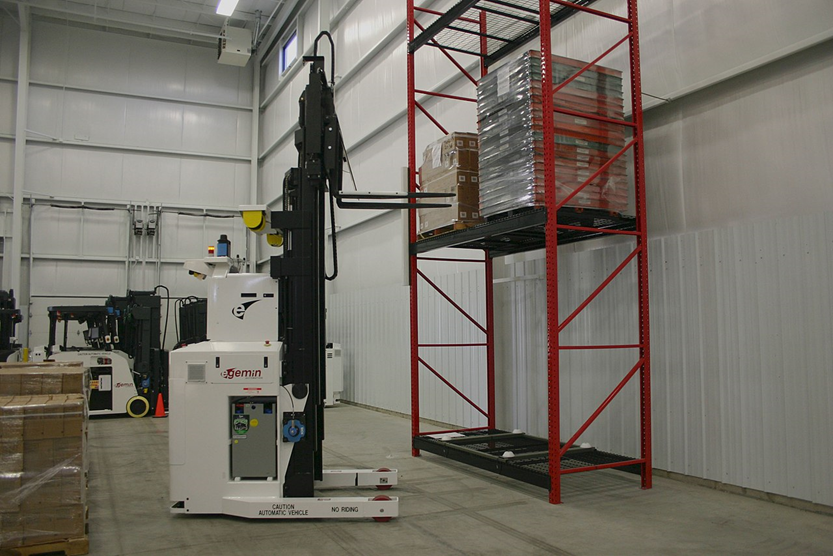

自動導引車（Automated Guided Vehicle，AGV）是工業上常見的一種自動化工具，通常會出現在全自動的無人工廠或全自動倉庫中。它是一類輪式移動機械人，沿着地板上的導線或標記塊或磁條運動，或者通過視覺導航或激光導航。多用於工業生產，在車間、倉庫運輸貨物。

現代的自動導引車一般都是配備了自動導航的IMU傳感器，也會用二維碼，機械人互相通訊，磁力地標等手段幫忙精準導航。

要完成一部功能完整的AGV，懂得巡線(或沿著特定路線行走)只是第一步。

如果巡線的路徑多於一條時，要由一間房間，到達另一間指定的房間，就要規劃最短(或至少能到達)的路徑，你可能有聽過在迷宮中只要沿著牆壁一路向左邊/或右邊走，就能找到迷宮出口；或者在每個迷宮分岔口留下小石塊，發現前方沒有路時，就能回到上一個分岔口走另一條路。這些「方法」稱之為「演算法」。

每到分岔口都向左，沿著牆壁而行

在每個路口放下小石塊

路徑規劃| 圖搜尋演算法：DFS、BFS、GBFS、Dijkstra、A* - 知乎_osc_2axit9df - MdEditor

洪水演算法

當自動導引車多於一部時，就會產生交通管理問題，要怎樣同時為幾部導引車製定最短路線，而又互相不會相撞或擋路，這又是另一個「演算法」的問題。

控制系統(Control System)

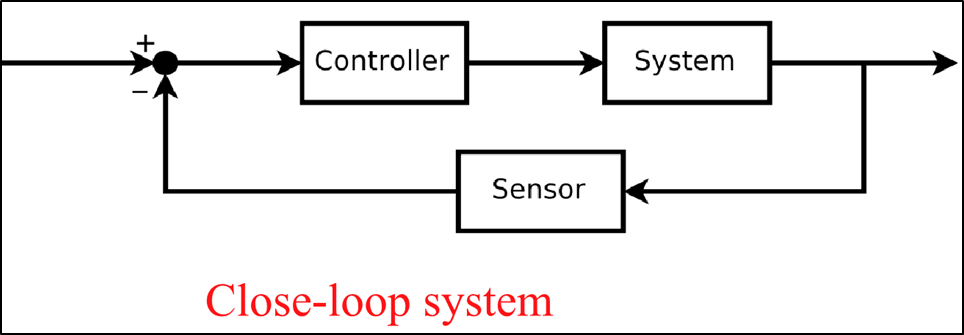

巡線機械人是一個經典的控制系統問題。甚麼是控制系統(Control System)?

控制系統(Control System)是指控制一個類比值保持一個指定的值。

For controlling a “dynamical systems”(for you, mostly is a analog value) to a desired value(set point) and “hold” the value

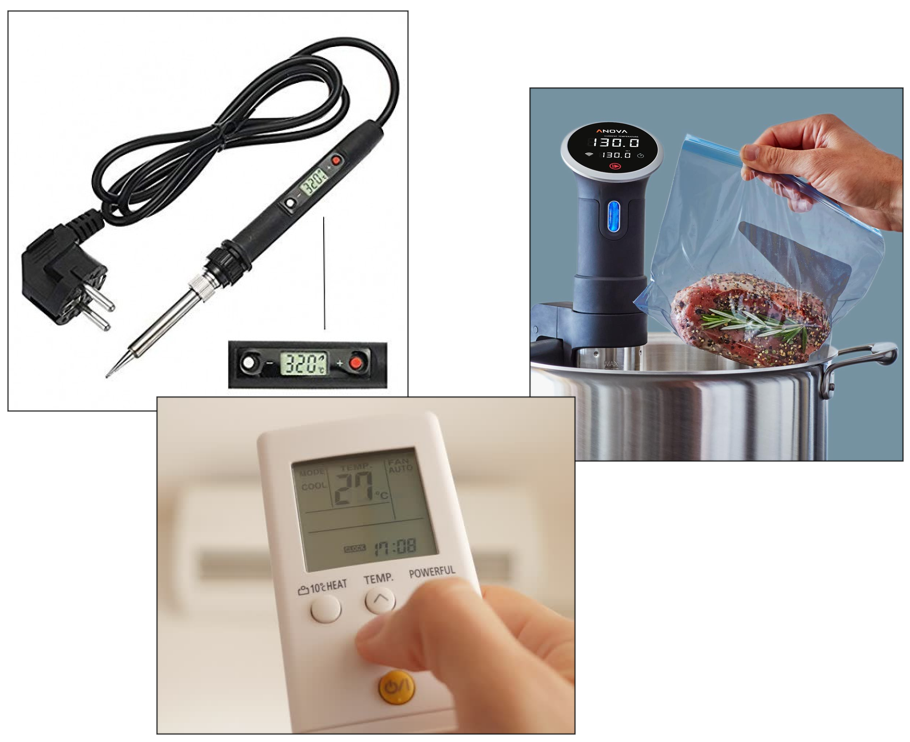

例如你的冷氣機控制著房內的溫度保持27攝氏度，慢煮機控制著水溫保持在54攝氏度，電鉻鐵保持尖端的溫度為320攝氏度等等。

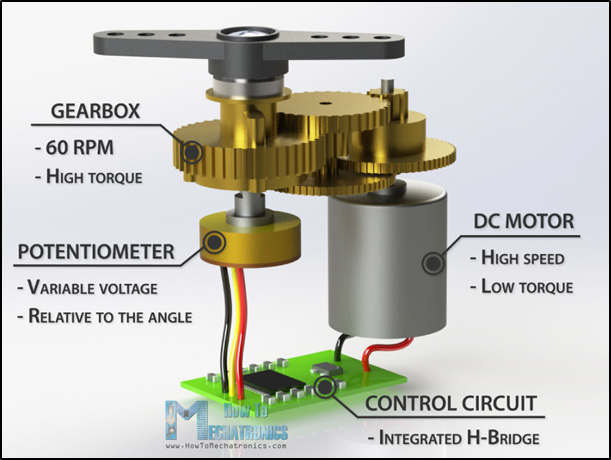

又或者，常用的伺服馬達就是一個典型的控制系統例子，一般的有刷馬達，只要供電就會不停旋轉，但伺服馬達連接上電位器，能感測到現在的角度，控制並保持特定的角度。

利用控制系統，除了溫度和角度，也可以控制位置。

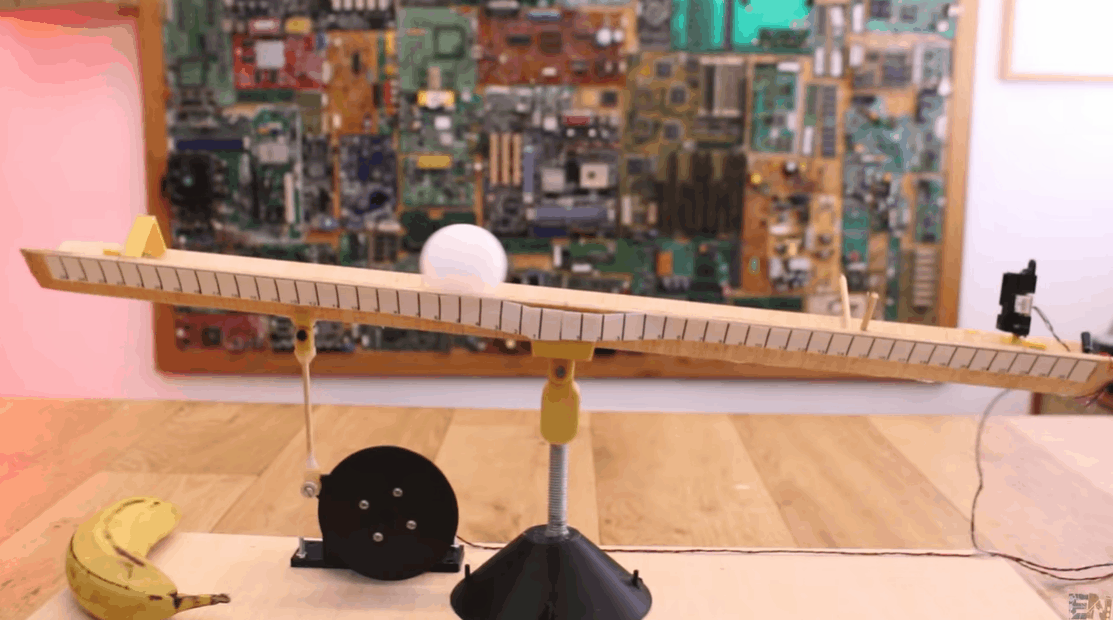

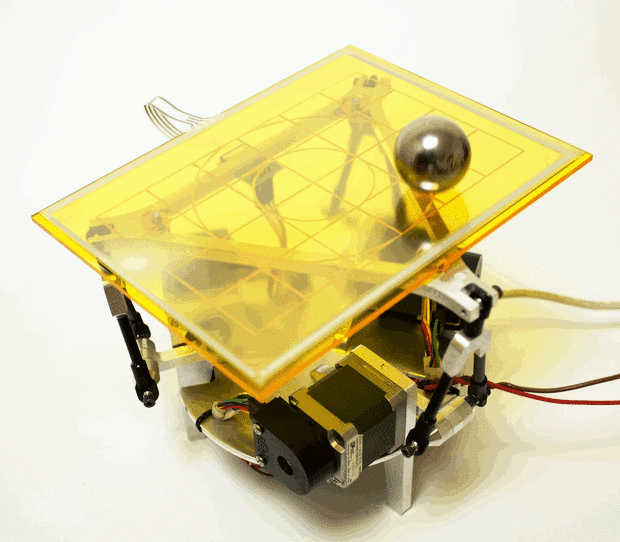

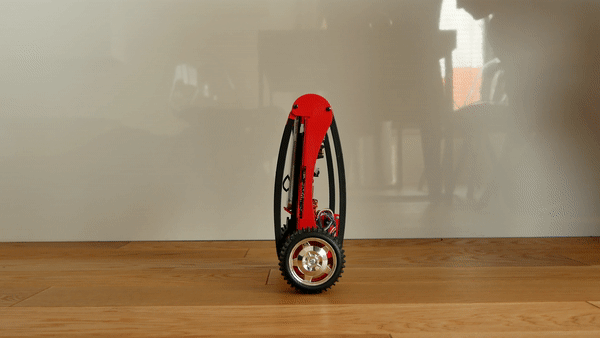

而近年常見的自平衡車和無人機，都是控制系統的一種，分別控制其姿態(Attitude)和高度(Altitude)。

Programming

Motor Controlling

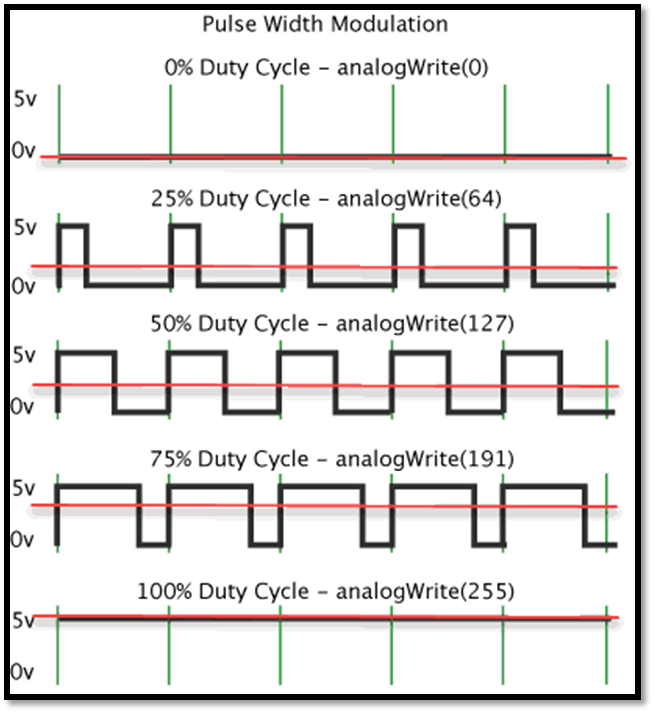

如果要控制馬達單方向旋轉，那只需要加一顆三極管就可以了。將控制端(三極管的Base腳)接上Arduino UNO的9腳(或其他有PWM功能的腳位: 3, 5, 6, 9, 10, 11)，就可以用Arduino內置的PWM功能(即analogWrite() )來控制馬達的轉速

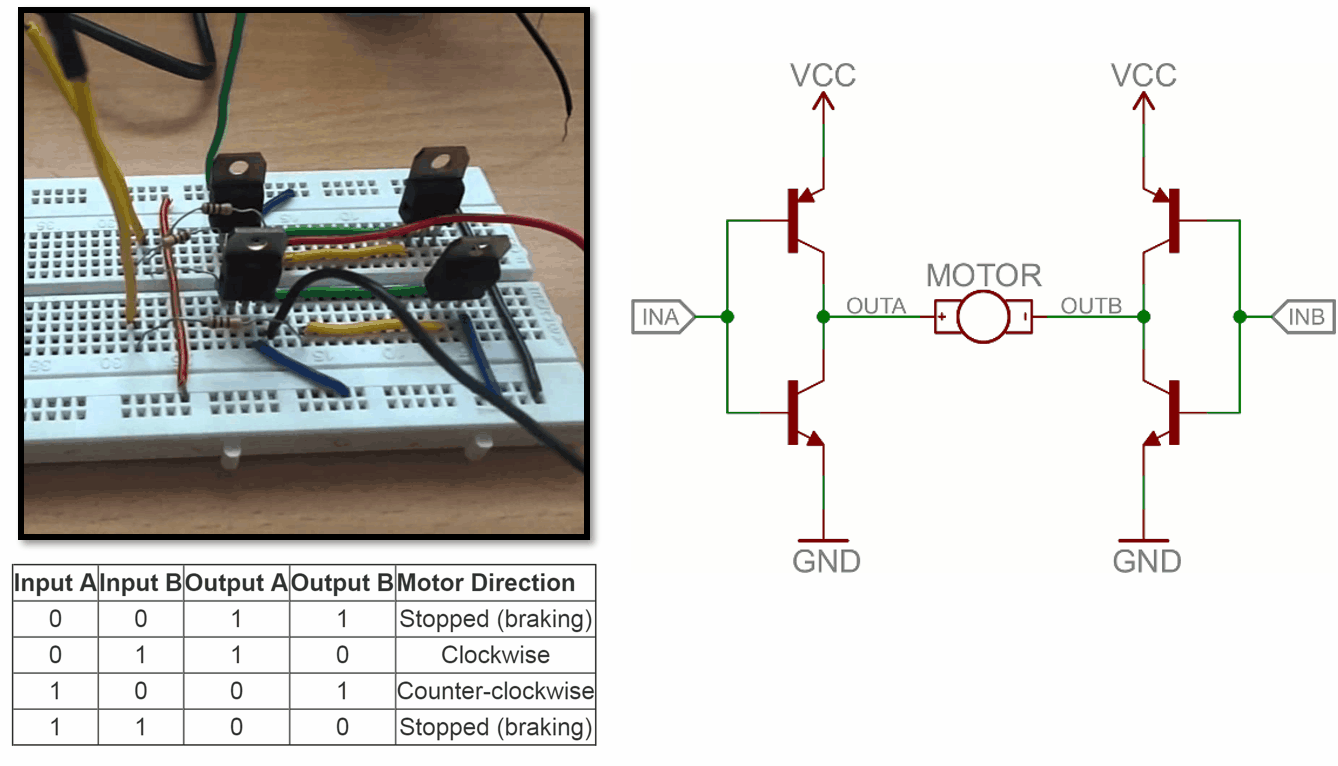

但如果馬達是要雙方向轉動，即可以正轉或反轉的話，電路就比較複雜，需要用到H橋(H-bridge)來控制。

如果要控制兩個馬達的話，就需要至少8顆三極管，線路就會變得很複雜。幸好，有市面上有專門的IC能做到相同的效果。

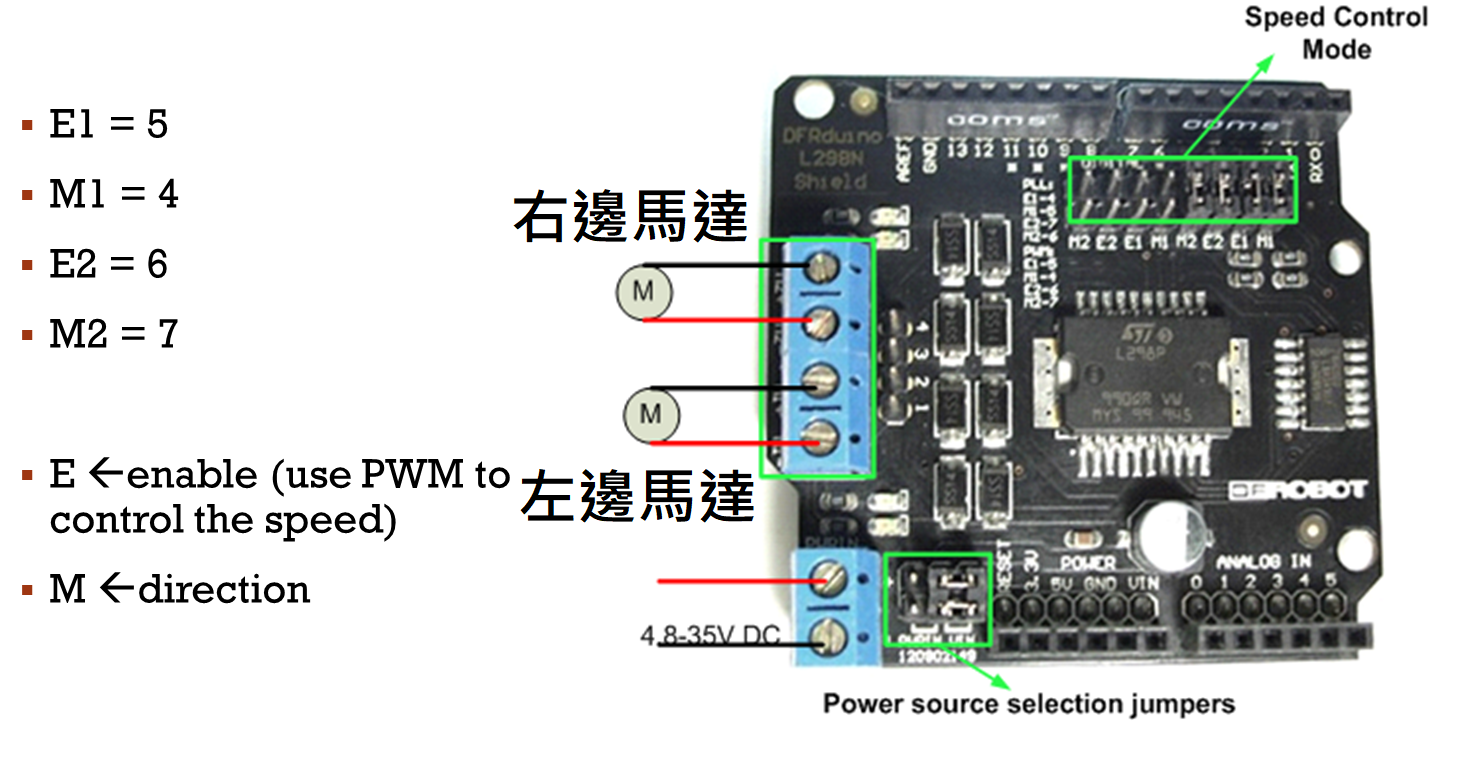

今次項目，我們會用到L298N motor shield。L298N整合了2個上面所提的H橋線路，能夠控制兩個小馬達，每路最多可輸出2A電流。而這塊L298N motor shield，甚至將L298N的控制腳位再簡化，E腳用來給PWM訊號去控制速度，M腳則控制馬達的旋轉方向。

Step 1 Test the motor

每次要控制馬達的旋轉，就需要到4句指令，如下圖，M1和M2是控制馬達的正轉或逆轉，HIGH是正轉，LOW是逆轉，M1是控制左邊馬達，M2是控制右邊馬達；E1和E2則為控制馬達的速度，範圍是0~255，E1控制左馬達，E2控制右馬達。所以下面4句，是命令左邊馬達以最高速度(255)正轉，右邊馬達則停下。

但每次控制馬達，都要打4句指令，是否覺得很麻煩呢?重覆的指令，而只改變變數的話，我們可以自定一個函數。

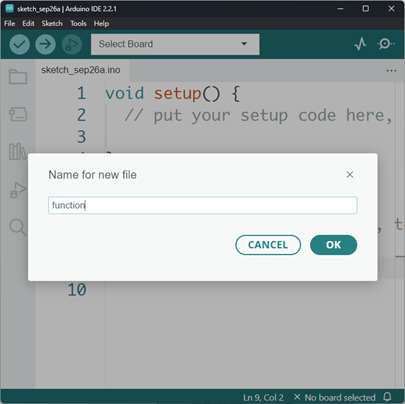

在Arduino右上角，有一個三個點的符號，按下去，就會見到一個新增標籤的選項，之後輸入新標籤的檔案名稱(function)，就會出多一個分頁。

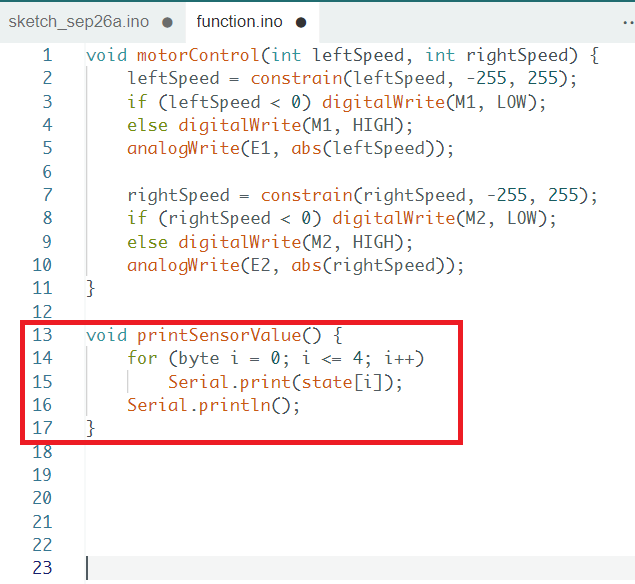

我們可以定義一個叫motorControl()的函數，函數有2個輸入，分別為左馬達的速度和右馬達的速度。

首先將輸入的速度限制在-255~255間，constrain就是限制的意思，所有大於255的輸入會變成255，所有小於-255的數字會變成-255
M1和M2腳位是用以控制馬達的正逆轉，但一般我們會用正數代表正轉，負數代表逆轉，就會更加直覺，所以下一步是判斷輸入的leftSpeed和rightSpeed是正數還是負數，正數的話，M1和M2腳位輸入HIGH，負數則相反。
最後則是輸入E1和E2的速度值，由於leftSpeed和rightSpeed有機會是負數，直接輸入analogWrite()的話會有錯誤，所以需要額外加入abs()絕對正。

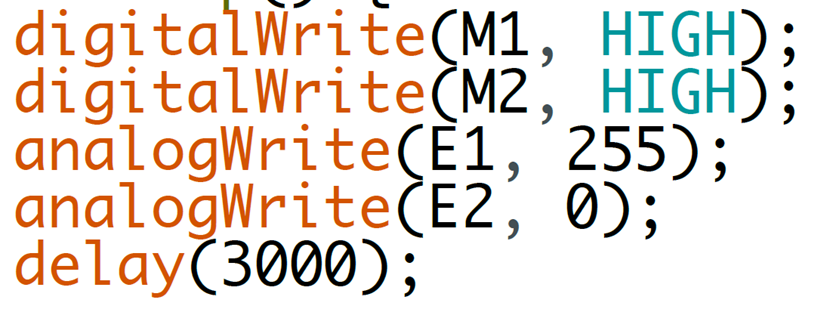

利用這些指令，我們首先測試一下馬達的接線是否正確。例如下面的程式，兩邊馬達應為左正轉，右正轉，兩邊一起正轉，兩邊一起停。(記得打開鋰電池開關，否則USB的電是不足以同時推動兩隻馬達)

Step 2 Test the IR sensors

下一步，要測試一下對地的紅外線傳感器是否能正常運作。

保留上一步的program，loop()係面的可以全部刪去，紅圈為新增的部分。

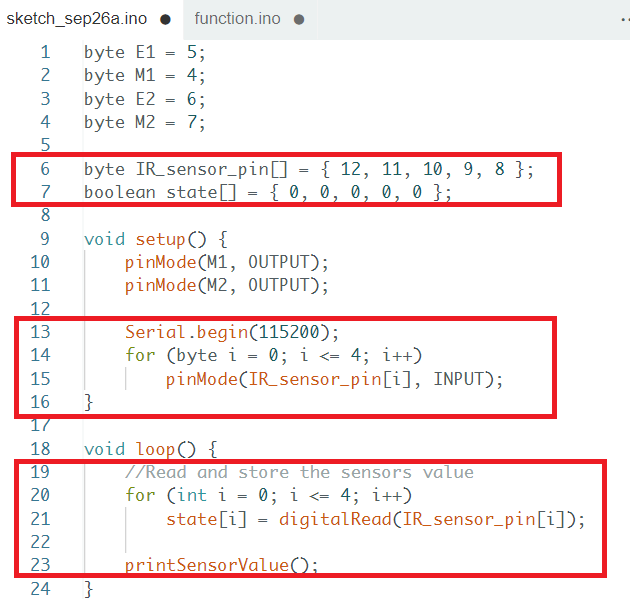

第6行IR_sensor_pin[]，顧名思意，就是插著IR sensor的腳位，我插的是8至12腳。

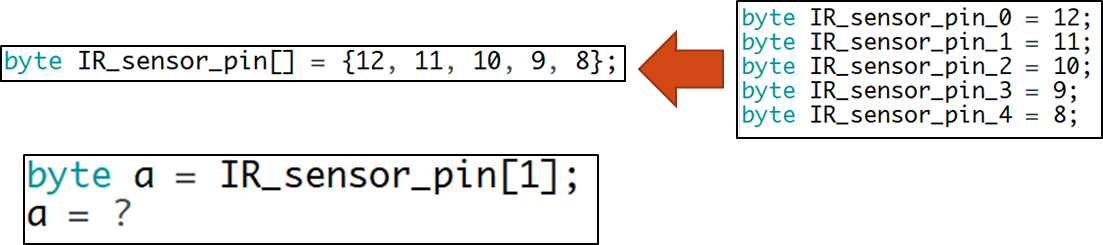

而後面的[]，是陣列(array)的意思。等同於你自行複製5次，名叫IR_sensor_pin_0至IR_sensor_pin_4，你當然可以這樣做，但如果IR sensor的數量再增加，例如增加到13隻，那這麼多變數就會十分難管理。

在陣列(array)的方括號中間加上數字，就會指定陣列中對應的編號。注意編程所有的數目都是由0開始。所以，IR_sensor_pin[0]對應的值就是12，IR_sensor_pin[1]對應的值就是11，如此類推。

所以新增的幾行代碼，就是用digitalRead()讀取對應的腳位後，儲存在state[]中，接著用Serial.print()將它顯示出來。

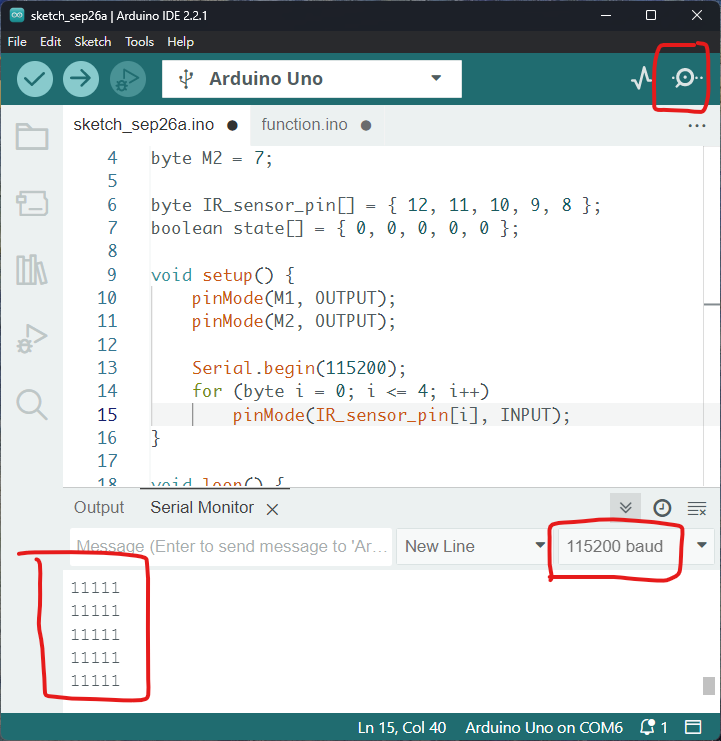

打開右上角的序列埠監空視窗(Serial Monitor)，確保右下角的鮑率(bute rate)和你Serial.begin(115200)所輸入的鮑率是一樣的。就會見到5個0。

將sensor放在黑線上面，白色能反射紅外線，sensor就會收到反射的光，就讀到1，而黑線因不能反射紅外線，所以就會讀到0。你可以將sensor陣列放在黑線上面，左右移動，確保sensor在黑線上面是0，在白色面上是1。

動動腦:

我們的sensor有兩款，你要先試一試sensor在黑線上是0還是1，這將影響後面編程的部分
我這裡只有5粒sensor，但如果你有7粒、9粒或更多，你應該要怎樣修改程式？

Step 3 Sensors to input value

如果只有sensor的值，是不能反映機械人與直線偏移了多少的，所以要將讀到的值變成一個有意義的「偏移值」。

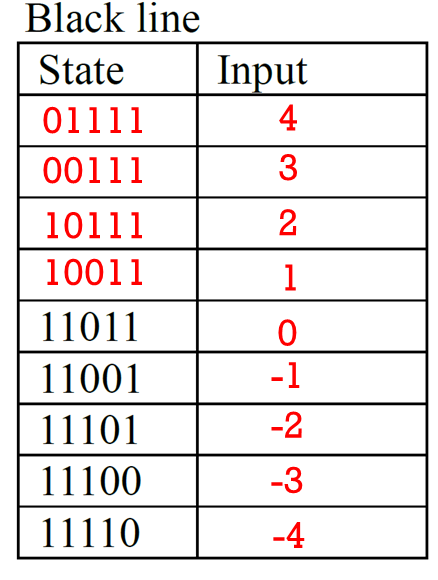

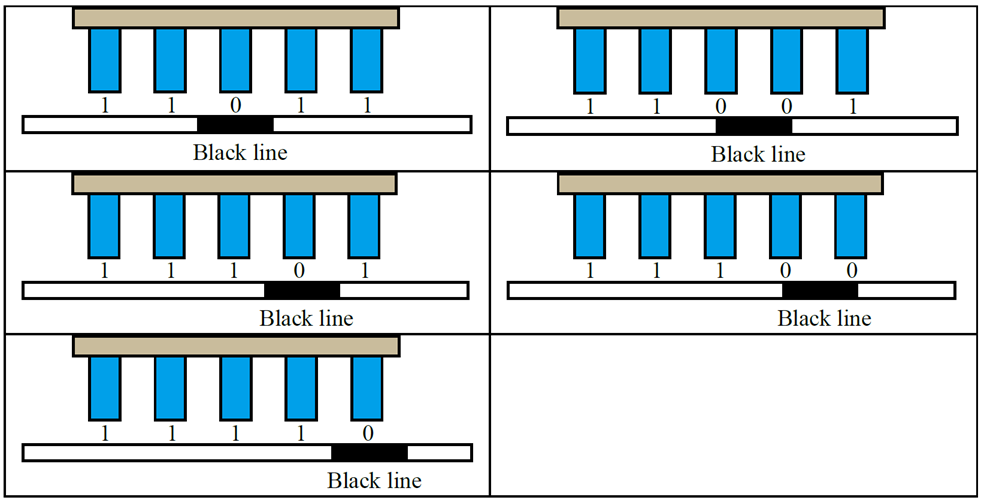

正如上面所示，如果黑線剛好在正中間的sensor之上，就會讀到11011，這時我們可以將「偏移值」設定為0。隨著機械人偏移向左邊，相反sensor陣列讀到的黑線就會偏移右 $\frac{2}{3}$ ，那慢慢向左移動機械人的話，就會慢慢得出11011，11001，11101，11100，11110，到最後變成11111。我們就可以將其偏移的量量化，變成0，-1，-2，-3，-4，如此類推，機械人偏向右時也一樣。

理論是有了，那怎麼將其用程式實行呢？首先要開一個變數，名字叫input，而格式是float。float跟之前的byte和int不同，後兩者只有整數，但float是浮點數，可以計算到小數。

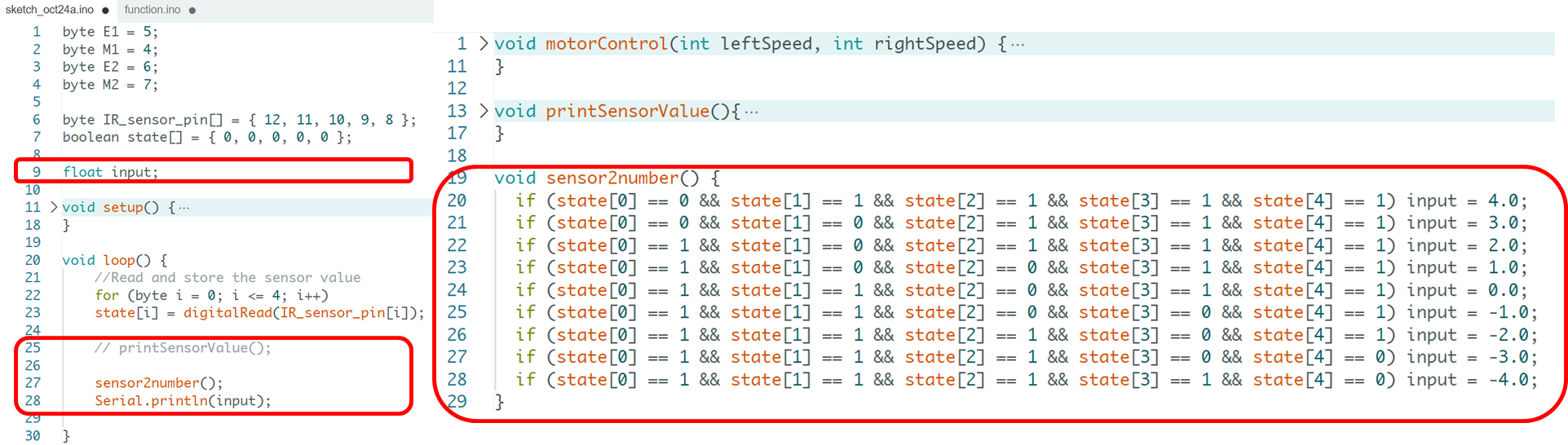

sensor2number()是一個函數，其用途是將上述的表格，用「暴力」的方法實現出來。輸入代碼後上傳，開啟序列埠監控視窗(Serial Monitor)，將機械人在黑線上偏移，就會見到相對的偏移值。

動動腦:

我們的sensor有兩款，如果你用的sensor在黑線上是1白線上是0，你應該要怎樣修改？
我這裡只有5粒sensor，但如果你有7粒、9粒或更多，你應該要怎樣修改程式？

Step 4 P controller

所謂的P controller，這裡並不是指一個實體的微控制器或甚麼遙控器(雖然P controller的確可以用電路來實現)，這裡指的，更多的是一個演算法。

試想像一下，如果你冬天時在一間房間，房內有暖氣，但此暖氣是不能自動調溫的，如果你希望室溫保持在23度，那你會怎麼做？

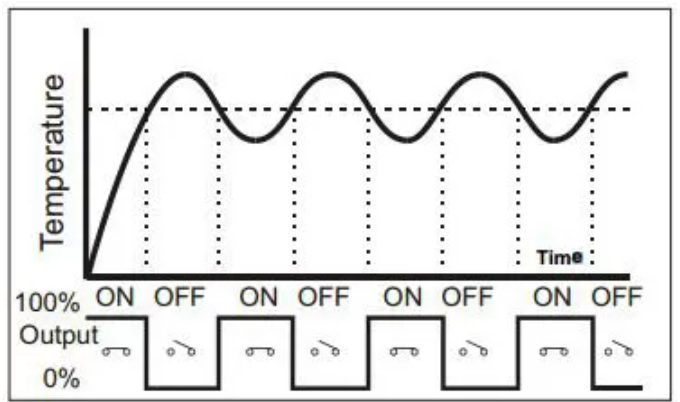

其中一個方法是：你看著溫度計，當溫度低於23度時就將暖氣開著，相反當溫度高於23度時，就將暖氣關掉讓室溫下降。這種方法稱為ON/OFF control，ON/OFF control簡單而有效，容易實現成本又低，但其的缺點也十分明顯，想像一下如果汽車稍微偏離航道，司機就將方向盤轉到底，那汽車就算不失控，也會不停左搖右擺。

用剛剛汽車的例子，如果要保持汽車在一條直線的路上行走，那麼司機只要看著地上的白線，如果汽車偏移向左少許，就將方向盤轉向右少許，如果偏移得多，就相應地將方向盤轉得更多。對，這就是P controller。P controller全稱為Proportional controller(比例控制器)，就是上面所說，偏移得少，補償(方向盤轉去相反方向)得少，偏移得多，則補償得多。那要怎樣實現呢？

\begin{matrix} (1) & O u t p u t = K_{p} \times e r r o r = K_{p} \times (s e t p o i n t - i n p u t) \end{matrix}

由於我們當初定義input時，就將置中值設定為0，而我們需要控制的，就是希望機械人一直保持置中，所以setpoint就是零，為方便運算，可以直接簡化為：

\begin{matrix} (2) & O u t p u t = K_{p} \times i n p u t \end{matrix}

$K_p$ 是一個自定的常數，你可以理解成為當有偏移時，用多大的力量轉方向盤。

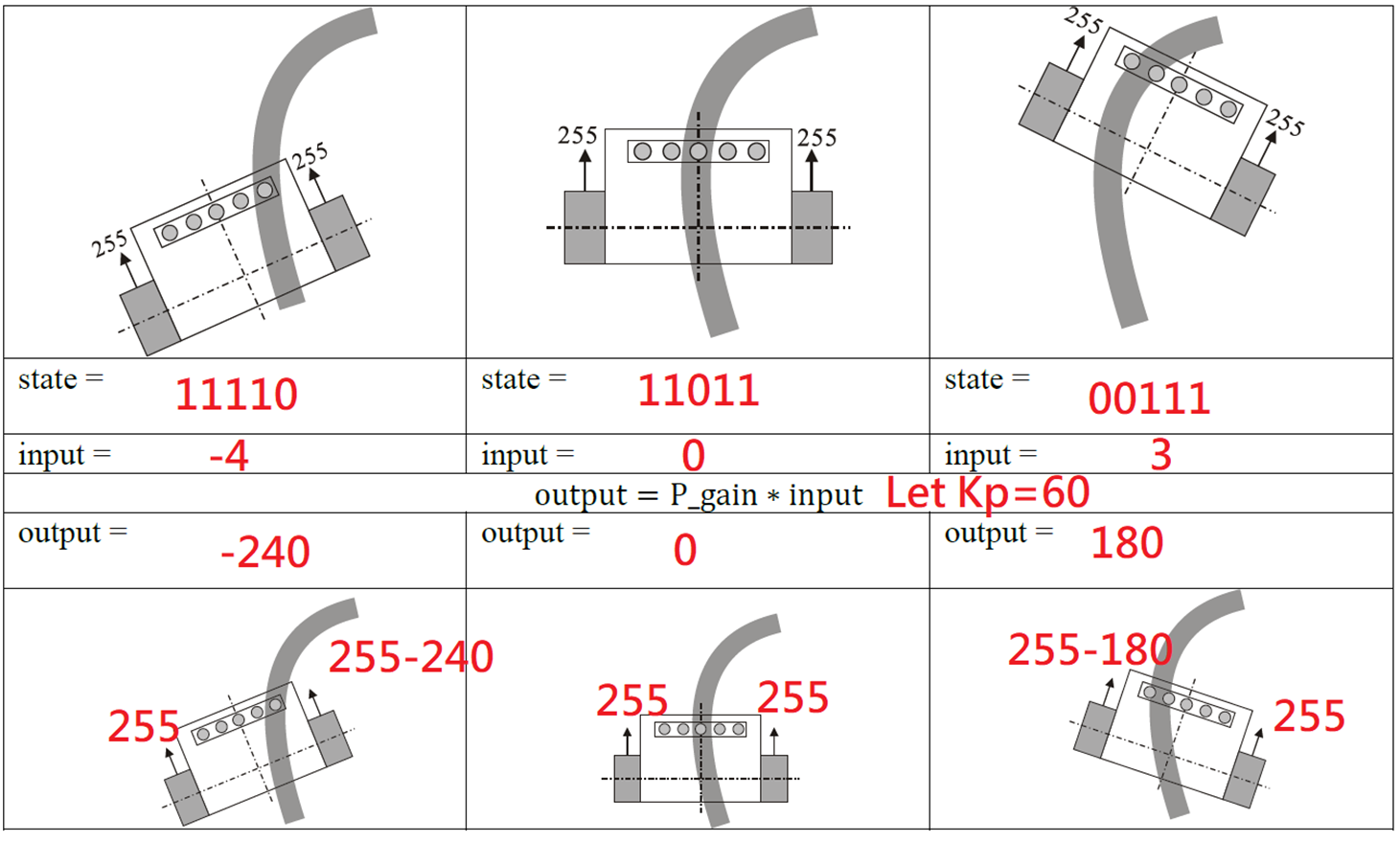

$K_p$ $60$ (這是自定的，你可以修改一下它看看有甚麼變化) $input$ $-4$ $output$ $60 \times -4 = -240$ $output$ $-240$ 即為右邊減速。

state = 00111 $input = 3$ $output$ $60 \times 3 = 180$ ，代表就是左輪需要減速。由此可見，程式自己就會跟據偏移的量的大小，去自動將相對的輪子減速，從而修正。

用program去實現上表，先將第28行的Serial.println(input);前加兩個//，將其轉變成注解。

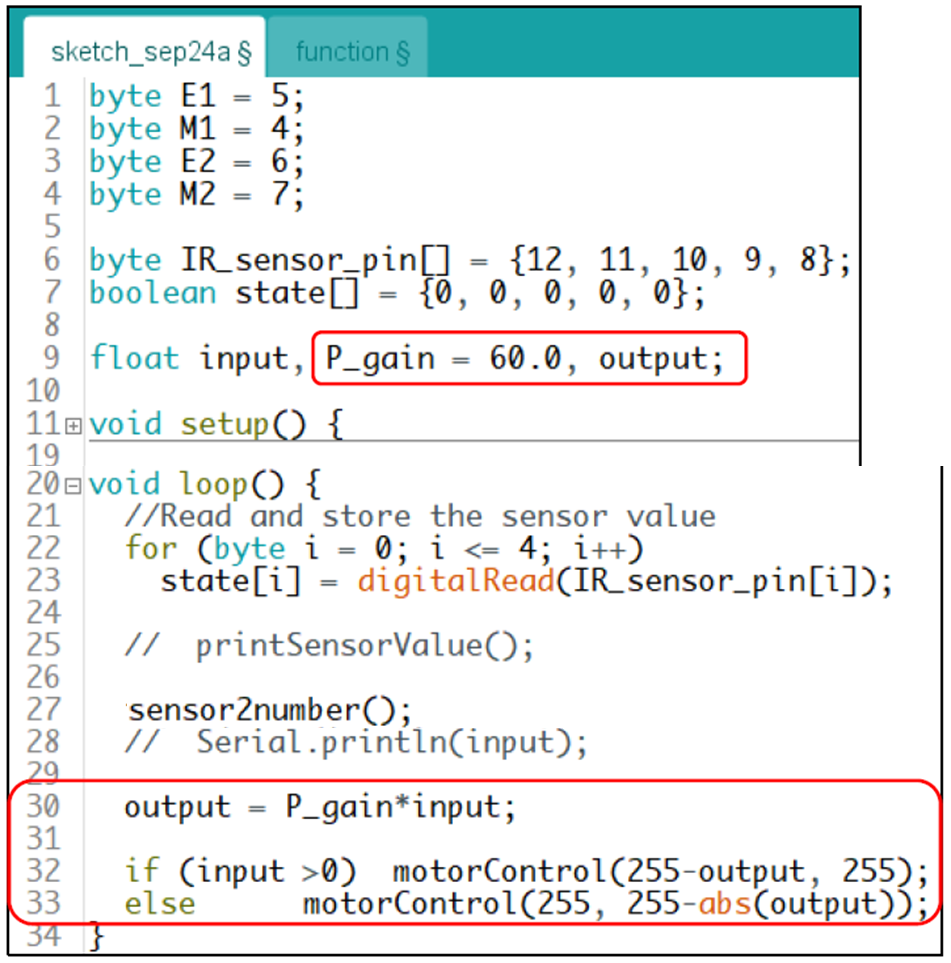

$K_p$ ，在程式我們則用P_gainoutput $Output$ 。之後加入紅圈的兩個部分(數學式和輸出到馬達)。上傳後就可以將機械人放在黑線上試試了。

如果你是用慢速齒輪箱的話，將機械人放下，就應該可以直接在比賽場上走一圈。如果發現不能隨線的話，請檢查一下馬達左右/正負有否調轉，sensor的腳位有否左右反轉了。

Robot Simulator

Line Foloower Simulator

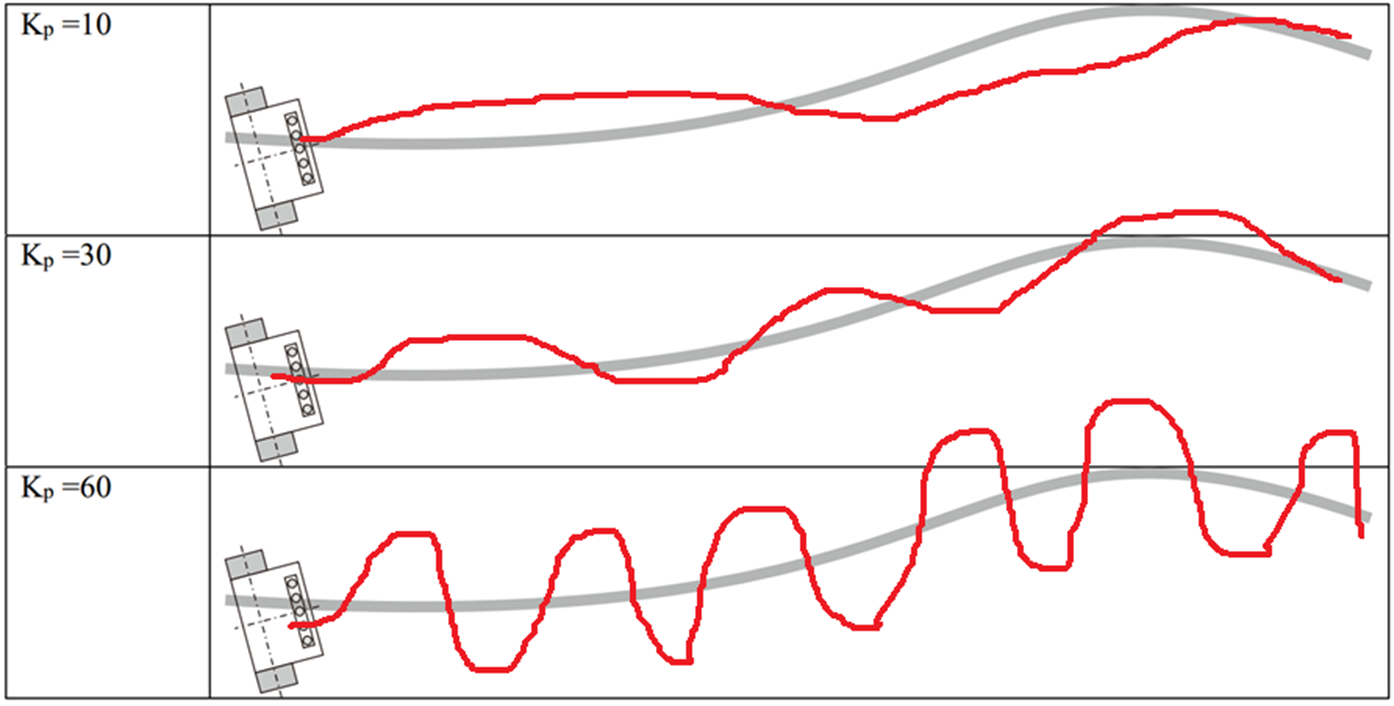

$K_p$ $K_p$ 值太大時，即使巡直線，也會不斷左右搖擺，令行車十分不穩家，也很容易會出界或會調頭。至於甚麼是適當的值，則跟機械人的大小、寬度、sensor的距離有關。

Step 4.1 Modify the code if the robot run too fast

如果機械人是使用慢速齒輪箱的話，就不會有這個問題，你恨不得它再快上一倍；但如果是使用快速齒輪箱，尤其是換了其他更快的馬達後，就會發現將速度設定到最大反而十分不穩定，很容易會出界，這時就需要將最大速度設定慢一點。

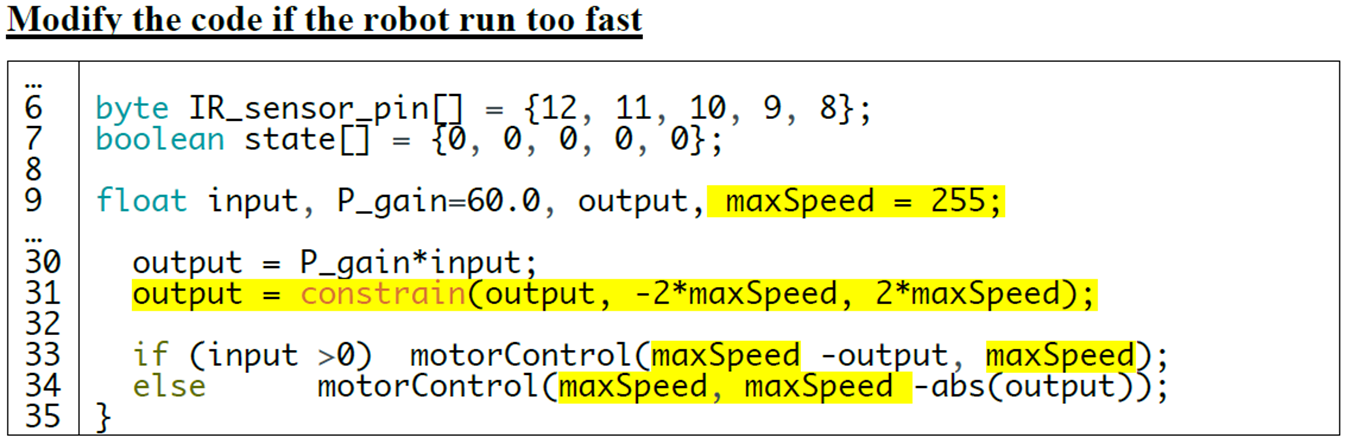

設定一個叫maxSpeed的變數，用來設定最大速度。之前我們沒有為計算出來的output值設限制的，限制來自於motorControl()中，有限制輸入到馬達的值最多是-255 ~ 255，但如果我們的最大速度不是255的話，就需要為output設限，限制為-2*maxSpeed ~ 2*maxSpeed。原本馬達輸出的255，也要設定為maxSpeed，建議可以用ctrl+H去做搜尋和取代。

Step 5 D controller

D controller 的全稱為Derivative controller(微分控制器)，所謂的微分，其實就是斜率(slope)的意思。一個函數的微分，就是這個函數每一點的斜率所形成的函數。

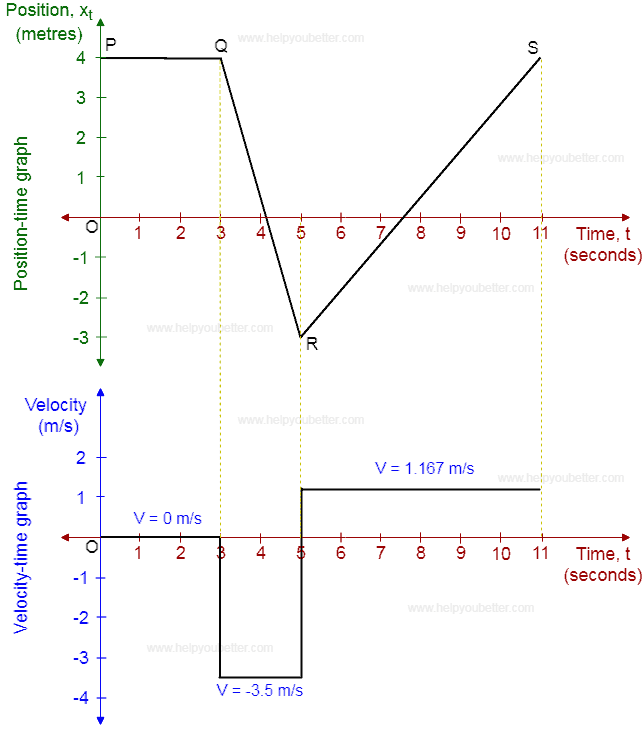

一個簡單的例子，就是你物理有見過的D-T graph和V-T graph的關係。要由上圖的D-T graph找出下面的V-T graph，就要就著每一條線段找出其slope(斜率)。

0s ~ 3s $\displaystyle Slope_{PQ} = \frac{4-4}{3-0} = 0$ ；

3s ~ 5s $\displaystyle Slope_{QR} = \frac{-3-4}{5-3} = -3.5$ ；

5s ~ 11s $\displaystyle Slope_{RS} = \frac{4-(-3)}{11-5} = \frac{7}{6} \approx 1.167$ 。

其實對於位移(displayment)來說，速率(velocity)就是它的微分函數，對於速率(velocity)來說，加速率(acceleration)就是它的微分函數。

返回我們的D controller，如果只用P controller的話，無論你怎樣去調，你都會發現：如果直線調得很順滑，就會不夠力轉彎；如果夠力轉彎，直線就會不停左右搖擺。這時候，就需要再加上D controller，在數學式上是：

\begin{matrix} (3) & \begin{matrix} e r r o r_{n} = s e t p o i n t_{n} - i n p u t_{n} \\ O u t p u t = K_{d} \times \frac{e r r o r_{n} - e r r o r_{n - 1}}{Δ t i m e} \end{matrix} \end{matrix}

$\displaystyle slope = \frac{y_2-y_1}{x_2-x_1}$ 0 $setpoint$ 0 $K_d$ 的值是我們自定的，無論正負也可以，所以可以簡化成：

\begin{matrix} (4) & O u t p u t = K_{d} \times \frac{i n p u t_{n} - i n p u t_{n - 1}}{Δ t i m e} \end{matrix}

由於D controller是對應變化而作出反應，所以走直線時幾乎不會有反應，只會對突然的變化，例如急彎時才會發生變化。但如果只用D controller的話，是沒辦法控制的，所以就會合併P controller 變成 PD controller：

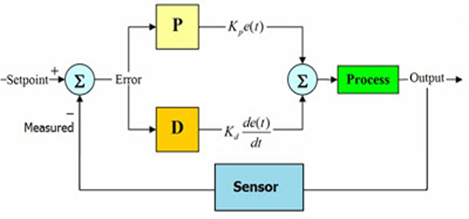

\begin{matrix} (5) & O u t p u t = K_{p} \times i n p u t + K_{d} \times \frac{i n p u t_{n} - i n p u t_{n - 1}}{Δ t i m e} \end{matrix}

$K_p$ $K_d$ ，只要調當調試這個兩參數的值，就可以順利控制機械人。

$input_{n-1}$ last_input $K_d$ 則名為D_gain第30行 $\Delta time$ $\Delta time$ $K_d$ 。之後在程式的最下面，加上last_input = input;，將今次的inputdelay() $\Delta time$ $\Delta time$ (delay())不能太少，否則D controller的部分只會有極短時間有作用，加了等於沒有加。

Line Foloower Simulator

$K_d$ 對機械人的表現有甚麼影響。

附錄

main.ino


x
1
byte E1 = 5; // Enable pin for Left Motor
2
byte M1 = 4; // Control pin  for Left Motor
3
byte E2 = 6; // Enable pin  for Right Motor
4
byte M2 = 7; // Control pin for Right Motor
5

6
byte IR_sensor_pin[] = {12, 11, 10, 9, 8, A0, A1};
7
boolean state[] = {0, 0, 0, 0, 0, 0, 0};
8

9
byte no_of_sensors = 7;
10

11
float input, last_input, P_gain = 60.0, D_gain = 6.0, output, maxSpeed = 255;
12

13
void setup(){
14
    pinMode(M1, OUTPUT);
15
    pinMode(M2, OUTPUT);
16

17
    Serial.begin(115200);
18
    for(int i = 0; i < no_of_sensors; i++)
19
        pinMode(IR_sensor_pin[i], INPUT);
20

21
}
22

23
void loop(){
24

25
    /*
26
    // test the motor, check the wiring
27
    motorControl(255, 0);
28
    delay(3000);
29
    motorControl(0, 255);
30
    delay(3000);
31
    motorControl(255, 255);
32
    delay(3000);
33
    motorControl(0, 0);
34
    delay(3000);
35
    */
36

37
    // Read and store the sensors value
38
    for(int i = 0; i < no_of_sensors; i++)
39
        state[i] = digitalRead(IR_sensor_pin[i]);
40

41
    printSensorValue();
42

43
    sensor2number();
44
    // Serial.println(input);
45

46
    output = P_gain * input + D_gain * (input - last_input);
47
    output = constrain(output, -2*maxSpeed, 2*maxSpeed);
48

49
    if (input > 0)  motorControl(maxSpeed - output, maxSpeed);
50
    else            motorControl(maxSpeed, maxSpeed - abs(output));
51

52
    last_input = input;
53
    delay(10);
54
}

function.ino


xxxxxxxxxx
45
1
void motorControl(int leftSpeed, int rightSpeed){
2
    leftSpeed = constrain(leftSpeed, -255, 255);
3
    if (leftSpeed < 0) digitalWrite(M1, LOW);
4
    else digitalWrite(M1, HIGH);
5
    analogWrite(E1, abs(leftSpeed));
6

7
    rightSpeed = constrain(rightSpeed, -255, 255);
8
    if (rightSpeed < 0) digitalWrite(M2, LOW);
9
    else digitalWrite(M2, HIGH);
10
    analogWrite(E2, abs(rightSpeed));
11
}
12

13
void printSensorValue(){
14
    for (byte i = 0; i < no_of_sensors; i++)
15
        Serial.print(state[i]);
16
    Serial.println();
17
}
18

19
void sensor2number(){
20
    if (state[0] == 1 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 6.0;
21
    if (state[0] == 1 && state[1] == 1 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 5.0;
22
    if (state[0] == 0 && state[1] == 1 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 4.0;
23
    if (state[0] == 0 && state[1] == 1 && state[2] == 1 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 3.0;
24
    if (state[0] == 0 && state[1] == 0 && state[2] == 1 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 2.0;
25
    if (state[0] == 0 && state[1] == 0 && state[2] == 1 && state[3] == 1 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 1.0;
26
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 1 && state[4] == 0 && state[5] == 0 && state[6] == 0) input = 0.0;
27
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 1 && state[4] == 1 && state[5] == 0 && state[6] == 0) input = -1.0;
28
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 1 && state[5] == 0 && state[6] == 0) input = -2.0;
29
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 1 && state[5] == 1 && state[6] == 0) input = -3.0;
30
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 1 && state[6] == 0) input = -4.0;
31
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 1 && state[6] == 1) input = -5.0;
32
    if (state[0] == 0 && state[1] == 0 && state[2] == 0 && state[3] == 0 && state[4] == 0 && state[5] == 0 && state[6] == 1) input = -6.0;
33

34
    // float avg = 0, sum = 0;
35
    // boolean onLine = false;
36

37
    // for (byte i = 0; i < no_of_sensors; i++){
38
    //     avg += i * state[i];
39
    //     sum += state[i];
40
    //     onLine = onLine || state[i];
41
    // }
42

43
    // if (!onLine)    input = last_input;
44
    // else            input = avg/sum - (no_of_sensors - 1) / 2.0;
45
}
